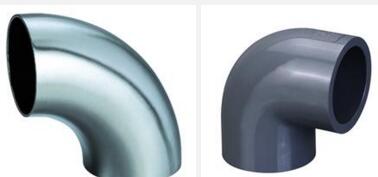

不銹鋼90度彎頭是彎頭中十分常見的一種，因此在制圖過程中90度彎頭放樣的方法也是很多人需要學習的重要知識。下面，世界工廠泵閥網為大家詳細介紹90度彎頭放樣的計算方法。

　　彎度90度，直徑300MM是這樣下料：劃一根直線長為∏(d-t)(d---圓管外徑，t---板厚)。

　　把該線段16等分，從0.1.2.3......16。兩節等徑直角彎頭放樣計算計算式：Yn=r cosα當0°≤αn≤90°時 Yn=1/2(d-2t)cosα

　　當90°<αn≤180°時 Yn=1/2dcosα

　　式中Yn---展開圖圓周長度等分點至曲線坐標值;

　　r---輔助圓半徑;

　　d---圓管外徑;

　　t---板厚;

　　αn---輔助圓周等分角度;直徑為300mm的管，

　　n可選16α1=360°/16=22.5°α2=45°α3=67.5°α4=90°α5=112.5°α6=135°.α7=157.5°α8=180°

　　計算式：Y0=1/2(d-2t)cos0°=0.5(d-2t)

　　Y1=1/2(d-2t)cos22.5°=0.4619(d-2t)

　　Y2=1/2(d-2t)cos45°=0.3536(d-2t)

　　Y3=1/2(d-2t)cos67.5°=0.1913(d-2t)

　　Y4=1/2(d-2t)cos90°=0

　　Y5=1/2 dcos112.5°=-0.1913d

　　Y6=1/2 dcos135°=-0.3536d

　　Y7=1/2 dcos157.5°=-0.4619d

　　Y8=1/2 dcos180°=-0.5d

　　因?yàn)閅0為正值，在XX軸0處是向上0.5(d-2t)，Y1-Y3都是向上，Y4是0正好在X軸，而Y5-Y8為負值，因此向下作線段。

　　然而把這九個點連接起來，出現二個曲線，這是一半，另一半與其相同。這樣做出的樣板是90度彎頭的一半。
